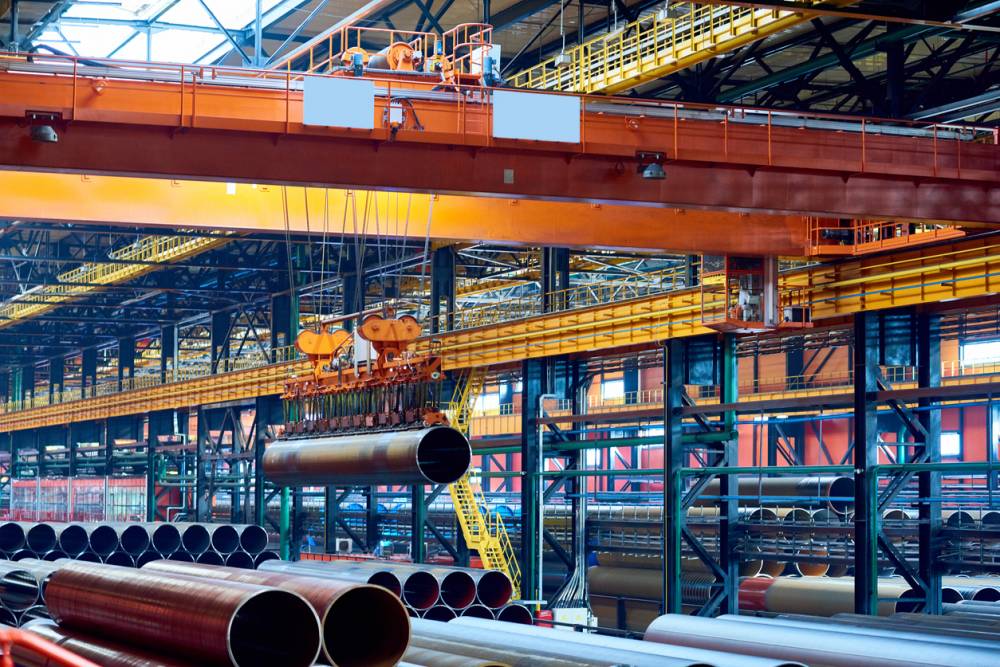

Choisir un chemin de roulement pour pont roulant ne se résume pas à sélectionner une poutre en acier au hasard. La capacité de levage visée, la portée entre appuis et la fréquence d’utilisation du pont roulant déterminent ensemble le profil adapté à votre bâtiment industriel. Ce choix technique conditionne la sécurité de toute l’installation sur le long terme. Voici les critères qui guident un dimensionnement fiable, du rail à la structure porteuse.
Comment choisir le bon profilé pour votre chemin de roulement ?
La conception d’un chemin de roulement repose généralement sur une poutre porteuse, qui peut notamment prendre la forme d’un profilé laminé ou d’une poutre reconstituée soudée, sur laquelle est installé le rail adapté au déplacement du pont roulant. Le choix de cette structure dépend notamment de la charge à déplacer et de la portée entre appuis.
La poutre en I convient aux ponts roulants légers à moyens, avec des portées limitées. Son coût de fabrication reste modéré et sa mise en œuvre rapide. Lorsque les charges, les portées ou les contraintes de torsion deviennent plus importantes, une poutre reconstituée ou une solution en caisson peut être envisagée selon le dimensionnement de la structure. Une section en caisson offre notamment une meilleure résistance à la torsion, un facteur important lorsque la structure est soumise à des efforts excentrés.
Le choix du rail lui-même mérite autant d’attention que celui de la poutre. Un rail carré ou un profil spécifique pour pont roulant, fixé mécaniquement ou soudé selon la conception retenue, doit correspondre à la charge par roue du chariot. Une erreur de dimensionnement à ce niveau entraîne une usure prématurée et des vibrations qui fragilisent l’ensemble du chemin de roulement.
Pour affiner ce choix selon votre projet, découvrez les informations utiles sur les gammes de profilés et de rails proposées pour différents types de ponts roulants.
Quelle capacité de charge influence le dimensionnement du rail ?
Le poids maximal levé n’est qu’une variable parmi d’autres dans le calcul du chemin de roulement. La fréquence des cycles de levage et la portée entre appuis pèsent tout autant sur le dimensionnement final de la poutre et du rail.
Un pont roulant qui lève une charge lourde une fois par jour ne sollicite pas la structure de la même façon qu’un pont roulant qui répète des cycles intensifs à charge modérée toute la journée. C’est précisément ce que prend en compte l’Eurocode 3, dans sa partie consacrée aux structures porteuses de ponts roulants. Les règles de dimensionnement applicables aux structures supportant des ponts roulants prennent notamment en compte les sollicitations répétées et les phénomènes de fatigue. La fréquence d’utilisation de l’équipement constitue donc un paramètre essentiel, au même titre que les charges transmises aux roues et la portée entre appuis.
Concrètement, deux installations avec une capacité de levage identique peuvent nécessiter des profils différents si leurs rythmes d’utilisation divergent. Un atelier fonctionnant en continu impose un rail plus robuste et une poutre renforcée, même si la charge nominale reste modeste. La conception du chemin de roulement doit donc intégrer ce paramètre dès les premières étapes du projet, sous peine de sous-dimensionner une structure pourtant conforme sur le papier.
Quelles règles de sécurité respecter lors de l’installation du rail ?
L’installation d’un chemin de roulement répond à des exigences précises qui dépassent le simple assemblage mécanique. L’alignement des rails conditionne directement la stabilité du pont roulant en mouvement : un écart de parallélisme, même minime, génère des contraintes latérales sur la structure et accélère l’usure des galets.
La fixation du rail sur la poutre porteuse doit également respecter des tolérances strictes, qu’il s’agisse d’un système soudé ou boulonné. Ces points d’ancrage supportent l’intégralité des charges transmises par les ponts roulants lors des phases de levage et de déplacement. Un contrôle rigoureux à la pose évite des désordres structurels difficiles à corriger une fois le bâtiment en exploitation.
Cette vigilance ne s’arrête pas à la réception du chantier. Les ponts roulants et leurs structures porteuses doivent faire l’objet de contrôles réguliers afin de détecter les signes d’usure, les déformations ou toute anomalie susceptible d’affecter la sécurité de l’installation. Anticiper cette obligation dès la conception facilite grandement les opérations de maintenance : prévoir des accès pour l’inspection visuelle du rail, faciliter le contrôle des fixations et documenter les caractéristiques techniques du profil installé.
Un chemin de roulement bien conçu résulte toujours d’un équilibre entre capacité de charge, fréquence d’utilisation et contraintes de sécurité propres à votre bâtiment. Le choix de la poutre porteuse et du rail découle directement de ces paramètres techniques. Anticiper les normes de conception et les obligations de contrôle périodique dès la phase d’installation garantit la fiabilité du pont roulant sur toute sa durée de vie. Un dimensionnement rigoureux évite bien des coûts de réparation par la suite.
Sources :
- EN 1993-6:2007, Eurocode 3: Design of steel structures – Part 6: Crane supporting structures – CEN, 2007. https://www.phd.eng.br/wp-content/uploads/2015/12/en.1993.6.2007.pdf
- Ponts roulants, document ED-6105 – INRS, 2024. https://www.inrs.fr/dam/inrs/CataloguePapier/ED/TI-ED-6105.pdf
